IBM Storwize V7000 Pool + volume 만들기 - 실습 ①편

IBM Storwize V7000 시리즈 Pool + Volume 생성 방법에 대해서 알아보겠습니다.



※. 참고로 IBM Storwize V3700 장비 역시 동일한 방법으로 풀과 볼륨을 생성합니다.





IBM V7000 Pool 생성

우선 V3700, V7000 장비 모두 접속 방법은 동일합니다.

접속 방법을 모르신다면 SAN 스토리지 구성하기 실습 ②편 (IBM V7000 기준) 게시글 첫 부분을 참고하시면 됩니다.





웹으로 접속이 완료되었다면,

우선 기본적으로 확인하고 인지하고 있어야 할 사항들이 있습니다.

1) 스토리지에 장착된 Disk 개수

2) Disk 당 용량



이 정보를 바탕으로 실제 usable(사용 가능한) 용량을 알 수 있습니다.

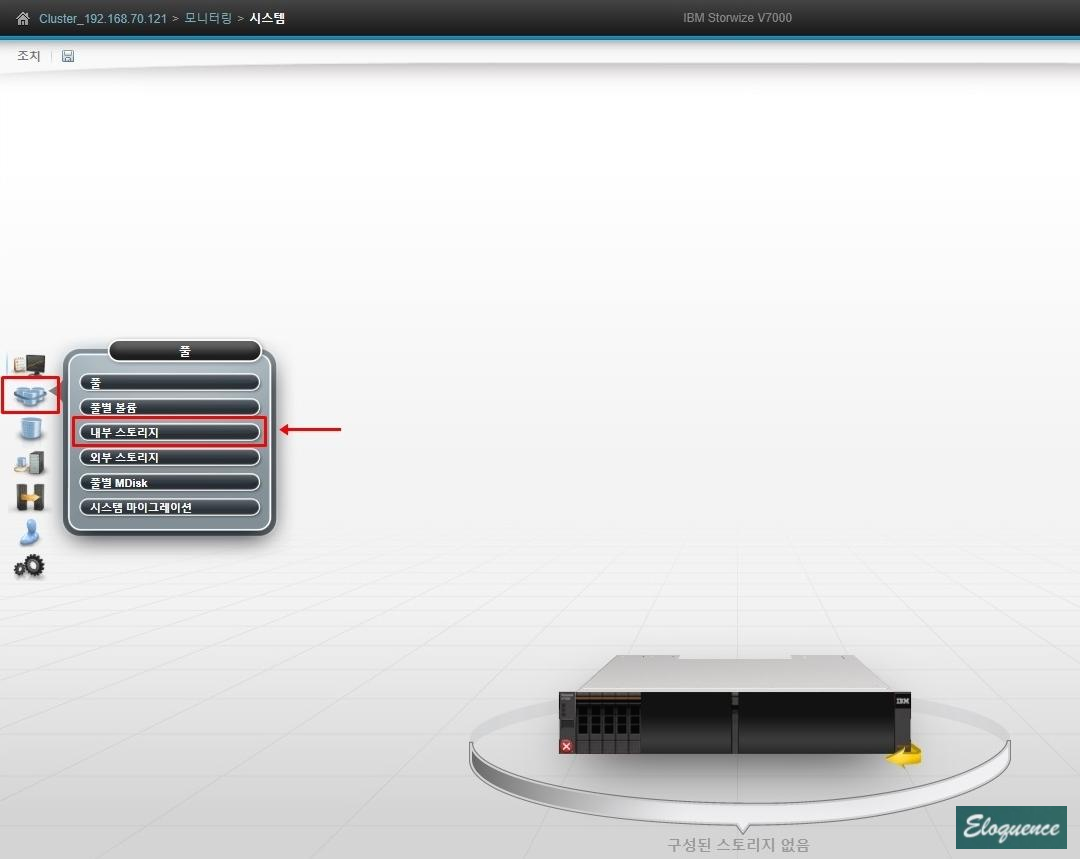

내부 스토리지 탭으로 진입









제가 테스트하고 있는 V7000 장비에는 900GB * 5EA 장착되어 있습니다.

900GB = 대략 837GIB로 계산되기 때문에 아래 그림처럼 900GB가 아닌 837.XX GIB로 표시되고 있습니다.

이 물리적인 Disk를 사용하려면 Pool을 생성해야 하는데요.



자 이제 Pool을 생성해볼까요?









풀 탭으로 진입









① 작성  을 누르면 Pool 이름을 지정하라고 합니다. 이름은 아무렇게나 입력해도 상관없습니다. 저는 Default로 설정되어 있는 Pool0 그대로 두고 진행하겠습니다.



② 작성 버튼을 눌러줍니다.









풀 생성 TASK(태스크)가 완료되었으므로 닫기를 눌러줍니다.









생성된 Pool에 마우스를 대고 우클릭을 하게되면 아래 그림처럼 메뉴 박스가 보이게 됩니다. 방금 막 만든 Pool0에 실제 스토리지(Disk)를 추가하는 과정을 진행합니다. 스토리지 추가를 눌러주세요.









우선 ① 내부 사용자 정의 를 눌러준다음 처음에 확인했던 물리적인 Disk를 Pool에 넣을 때 ② RAID를 설정해주어야 합니다.



데이터 저장 영역으로 사용할 예정이기에 저는 RAID-5로 선택하겠습니다. 그리고 ③ 지정을 눌러줍니다.

테스트를 진행하시는 여러분들은 각자 상황에 맞게 RAID를 골라주시면 됩니다.





※. 보통 데이터 영역으로 사용하실 땐 RAID-5, RAID-6로 많이 사용하는데요. 이유는 RAID 10은 안전하지만 RAID-5나 6에 비해 usable 용량이 현저히 적으며, RAID-6는 RAID-5보다 더욱 안전한 구성이 가능합니다.

물론, 용량적으로 여유가 많은 사이트는 다를 수 있습니다. 모든 건 구성 환경이 어떤가에 따라서 좌지우지 됩니다.



안전성

RAID-10★★★ RAID-6★★ RAID-5★



사용가능한 용량

RAID-5★★★ RAID-6★★ RAID-10★









레이드 어레이 작성 TASK(태스크)가 완료되었으므로 닫기를 눌러주세요.









방금까지 한 내용에 대해 설명드리자면,

처음에 Pool0을 생성했습니다. 그리고 그 안에 물리적인 Disk 5장을 RAID-5로 묶어서 할당하였습니다.





여기서 혹시 900GB * 5EA = 4.5TB인데 왜 2.45TiB로 보이는지에 대해 궁금하신 분이 계실까 봐 간단히 설명드리면,



: 900GB는 GiB로 계산하면 837GiB로 보입니다. 즉 Disk 1개 당 837GiB가 됩니다.

 총 5개니까 837GiB * 5EA = 대략 4.185TB



 그리고 RAID-5로 구성하였습니다.

 스페어로 Disk 1장이 빠집니다. (-1)

 패리티 Disk 1장이 빠집니다. (-1)

 그럼 5장 중에 3장이 남게 됩니다.

 계산해봅시다. 837GiB * 3EA = 대략 2.45~2.5TiB가 되는군요!? 굳굳



지금까지 Pool에 물리적인 Disk를 넣었습니다.





IBM V7000 Volume 생성

Pool에 할당되어있는 용량을 가지고 실제로 서버로 할당할 볼륨을 생성합니다.

보통 사이트에 나가면 담당자가 "100GB 5개 던져주세요" , "1TB 3개 던져주세요" , "500GB 2개, 1TB 1개 던져주세요" 등 요청이 옵니다. 요구사항 그대로 해주면 됩니다.



풀별 볼륨 탭으로 진입









① 볼륨 작성 누릅니다.

② 기본 (상황에 맞게 고릅니다.)

③ 어떤 풀에 볼륨을 생성할 것인지 정하는 옵션입니다. 방금 만든 풀에 볼륨을 생성할 것이기에 Pool0을 선택했습니다.

④ "AP서버 - 100GB 2개  //  DB서버 - 100GB 2개 총 4개 던져주세요"라는 요청을 받았다고 가정하고 4개 볼륨을 만들었습니다.

⑤ 작성

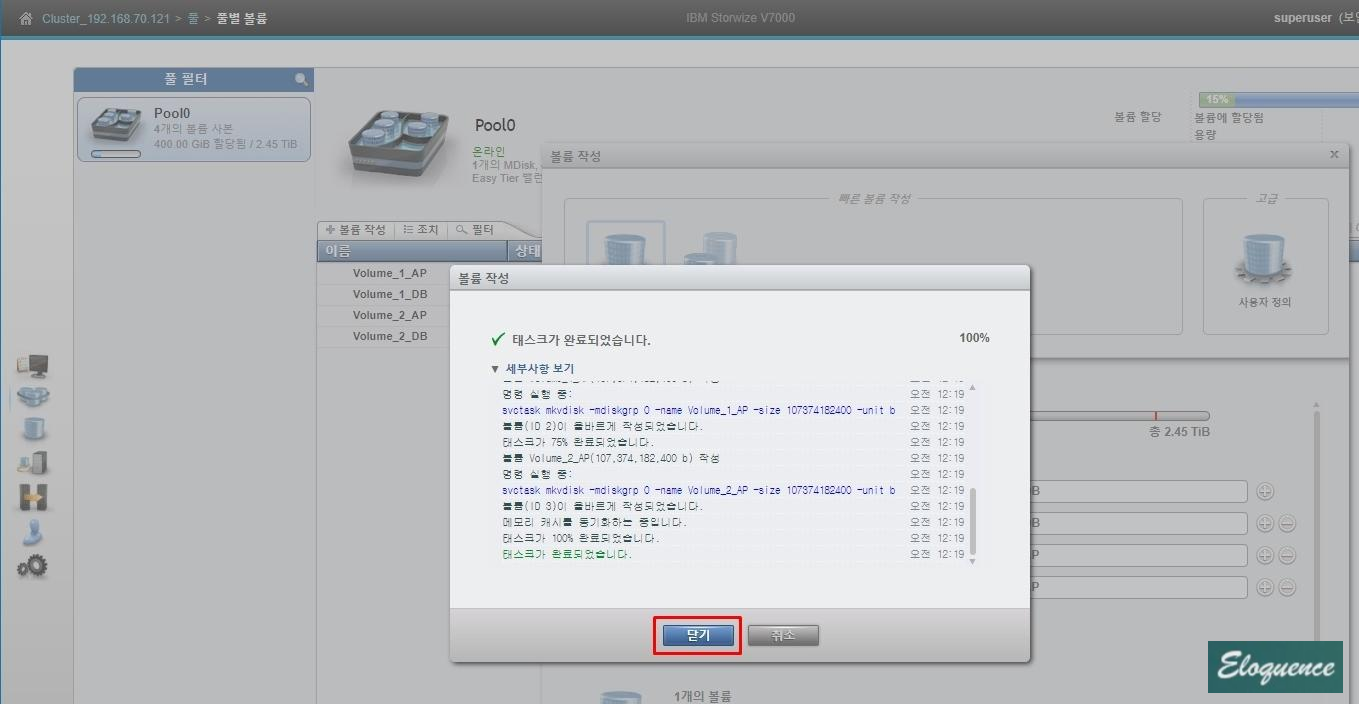

생성이 완료되었네요. 닫기 눌러주세요.









100GB로 총 4개의 볼륨이 생성되었습니다. 2.45TiB Pool에서 400GiB를 사용했다 생각하시면 됩니다.

이렇게 만들어진 볼륨들은 자동으로 포맷이 돌아가게 됩니다.





※. 포맷이 진행 중이긴 하지만 동시에 볼륨 할당이 가능합니다.

이 부분은 스토리지 벤더사마다 조금씩 상이할 수 있습니다. 어떤 스토리지는 포맷이 완료된 후 할당이 가능한 반면 해당 v7000 장비는 포맷 진행 중에도 볼륨 할당이 가능합니다.









실제로 볼륨 탭에서 확인하면 아래 그림처럼 보이게 됩니다.





지금까지 IBM V7000 Pool + Volume 생성 과정에 대해 살펴봤습니다.



다음 실습 ②편에서는 호스트 생성 및 호스트 볼륨 맵핑(할당)에 대해서 알아보겠습니다.









제 주관적인 지식을 통해 작성된 글이며, 틀린 부분이 있다면 의견을 달아주세요.
